Инструкция по установке EMG моделей H, HA, 58, 60, 60A, 81, 85
1)Для звукоснимателей и любых активных принадлежностей таких как SPC, RPC, EXG, AB, PA-2, and Pi-2. требуется только одна батарейка.
2)Для большей продолжительности используйте алкалиновые или литиевые батарейки.
3)Потенциометры входящие в темброблоки EMG имеют сопротивление 25 кОм, такой номинал требуется для корректной работы.
4)Устанавливая активные звукосниматели EMG, не подсоединяйте заземление(этот провод обычно идет от струнодержателя(бриджа) и припаивается к корпусу потенциометра (громкости или тона). Этот провод заземляет струны и использует ваше тело как экран от помех и шумов. Это также создает опасность поражения электрическим током. Звукосниматели EMG заэкранированы внутри и не требуют заземления от струн. Это значительно уменьшает возможность шока от обратной полярности микрофонов и другого оборудования.
5)У активных EMG очень маленький магнетизм по сравнению с пассивными датчиками. Рекомендуется приподнять звукосниматели как можно ближе к струнам, амплитуда колебаний и сустейн не станут меньше.
Инструкция по установке EMG моделей H, HA, 58, 60, 60A, 81, 85

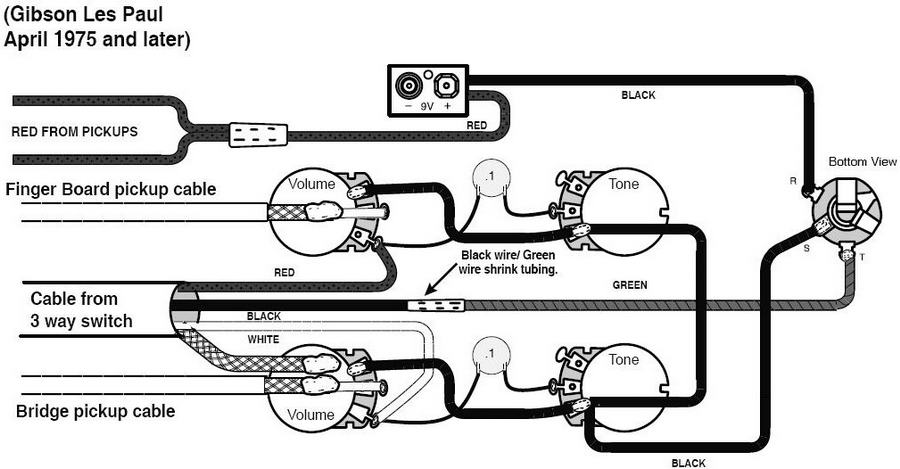

Примечание: для Гитар Gibson Les Pail выпущенных после апреля 1975 года требуются удлиненные потенциометры 25К. Все приведенные схемы подходят только для активных звукоснимателей EMG . Красный провод идет от датчика к батарейке, если вы устанавливаете пассивные EMG-HZ следуйте их схемам(там красный провод не для батарейки)
1)Отпаяйте старый звукосниматель от потенциометров громкости и тона.
2)Отсоедините все провода от переключателя(тумблера).
3)Выньте старый звукосниматель и потенциометры громкости и тона. Установите потенциометры EMG на электрогитару. Подсоедините "Быстрый коннект" кабель к звукоснимателю как показано на рис 1.
4)Припаяйте экран кабеля звукоснимателя к корпусу потенциометра, а провода к контактам потенциометра как показано на рис 2.
5)Для электрогитары с двумя датчиками тоже самое проделайте и со вторым.
6)Замените старое гнездо для джека на EMG-гнездо и припаяйте провода как показано на рис 2.
7)Спаяйте красный провод датчика с красным проводом клеммы батарейки и заизолируйте место соединения термоусадочной трубкой.
8)Используйте часть упаковочного поролона и заверните батарейку, тем самым изолируя её. Подсоедините батарейку к клемме и надежно поместите её.
9)Прежде чем закрыть крышку подключите гитару и убедитесь что все работает.
